西部半导体推出:WT322X非隔离降压控制芯片可替代隔离降压 SOP8封装 KP321X系列

发布时间:2026-09-05|栏目:公司新闻|浏览次数:48

产品介绍

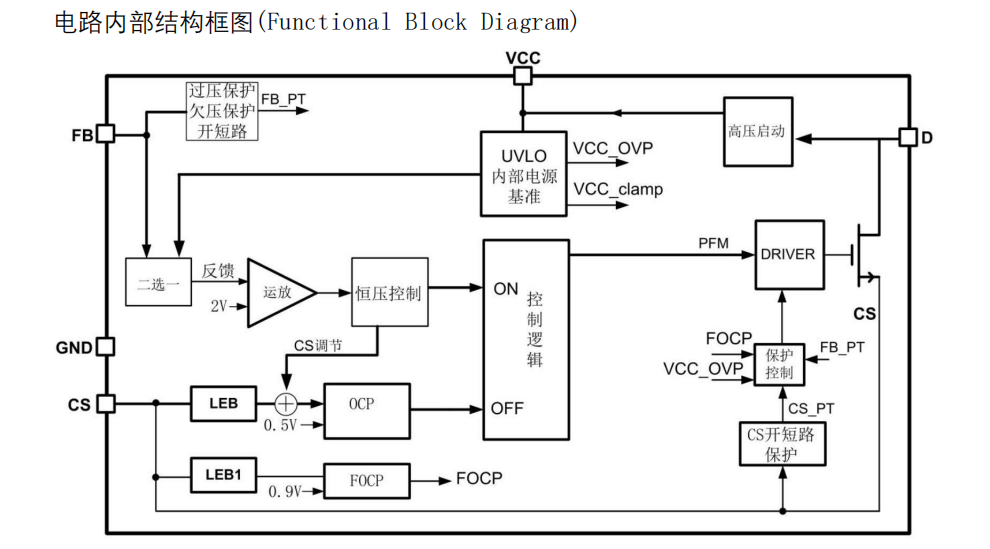

WT3226 是西部半导体推出的一款 SOP‑8L 封装离线非隔离降压控制芯片,可用于直接对标替代 KP321X 系列 SOP‑8 封装非隔离降压功率开关芯片。芯片内部集成650V 高压 MOS 管与高压快速启动电路,采用 PWM+PFM 多模式混合控制架构,85‑265VAC 全电压输入条件下输出电流范围 450mA~750mA,外围器件精简,有效降低 BOM 成本,适配小功率 AC‑DC 降压电源方案。

芯片内部集成频率抖动技术,优化 EMI 电磁兼容性能;内置恒流源驱动、前沿消隐、线电压补偿,兼顾整机转换效率、待机功耗与负载调整性能。当 FB 引脚悬空时芯片默认输出 12V,无需分压电阻即可快速实现 12V 电源输出;全套保护机制均配置自动重启逻辑,故障解除后系统自动恢复工作,大幅提升电源整机可靠性。

主要特点

  1. 高集成硬件设计内置 650V 耐压功率 NMOS,Rdson 典型 2Ω;集成高压快速启动电路,简化启动外围;SOP‑8L 贴片封装,和 KP321X 封装形式保持一致,便于物料替换评估。

  2. PWM+PFM 多模式控制,EMI 优化PWM+PFM 混合调制,重载 PWM 保障输出能力,轻载切换 PFM 降低待机功耗;内置频率抖动功能,改善 EMI 测试表现;具备动态负载检测机制,瞬态负载变化时自动抬升最低工作频率,获得更优异的动态响应性能;内置线电压补偿,全输入电压范围维持稳定的过流保护阈值。

  3. 完备的系统保护功能(故障自动重启)

  • VCC 欠压锁定 UVLO、VCC 过压 OVP 与 VCC 钳位保护;

  • FB 引脚悬空默认 12V 输出,同时支持输出过压保护、输出欠压保护;

  • CS 引脚开 / 短路保护,电感饱和异常 FOCP 保护;

  • 逐周期 OCP 限流,内置 350ns 主通路前沿消隐,FOCP 通路 150ns 前沿消隐,规避开通尖峰误触发;

  • 芯片内置过温 OTP 保护,结温 150℃触发关断,降温至 120℃自动恢复;

  • 集成 256 周期软启动,抑制上电冲击电流,所有保护触发后进入自动重启模式,无需人工复位。

  1. 优异电源性能良好的负载调整率;轻载状态下 OCP 阈值自动降低,进一步优化待机功耗;开关频率自适应负载,空载最低工作频率 670Hz,满载最高 60kHz,兼顾效率与音频噪声表现。


应用领域

WT3226 可完整覆盖 KP321X 系列原有应用场景,主要面向 85‑265VAC 输入的小功率非隔离降压电源:

  • 小家电控制板电源、小风扇供电电源

  • 各类家电辅助电源、IoT 模块供电

  • 工业小型控制单元辅助供电

  • 各类需要 12V 及以上低压输出的离线小功率电源方案

替换提示:WT3226 与 KP321X 同为 SOP‑8 封装,可开展 PIN‑TO‑PIN 兼容评估;二者 FB 基准电压、CS 采样阈值存在差异,替换时需要重新核对分压电阻、CS 采样电阻参数,完成全工况实测验证。
